JARINGAN MULTI HOP / INTERNET WORKING

Devais penghubung jaringan
devais ini secara umum dibagi dalam beberapa katagori:
1. repeater
2. bridge
3. router
4. switch
5. converter

Dari kelima katagori devais di atas, lebih mudah menentukan kapan menggunakan repeater, switch, dan konverter dalam situasi internetwork. Keputusan mengenai pemilihan penggunaan router atau bridge merupakan keputusan yang lebih sulit.

Router adalah sebuah alat jaringan komputer yang mengirimkan paket data melalui sebuah jaringan atau Internet menuju tujuannya, melalui sebuah proses yang dikenal sebagai routing. Proses routing terjadi pada lapisan 3 (Lapisan jaringan seperti Internet Protocol) dari stack protokol tujuh-lapis OSI.
Fungsi Router berfungsi sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya. Router berbeda dengan switch. Switch merupakan penghubung beberapa alat untuk membentuk suatu Local Area Network (LAN).

Analogi Router dan Switch
Sebagai ilustrasi perbedaan fungsi dari router dan switch adalah switch merupakan suatu jalanan, dan router merupakan penghubung antar jalan. Masing-masing rumah berada pada jalan yang memiliki alamat dalam suatu urutan tertentu. Dengan cara yang sama, switch menghubungkan berbagai macam alat, dimana masing-masing alat memiliki alamat IP sendiri pada sebuah LAN.

Router sangat banyak digunakan dalam jaringan berbasis teknologi protokol TCP/IP, dan router jenis itu disebut juga dengan IP Router. Selain IP Router, ada lagi AppleTalk Router, dan masih ada beberapa jenis router lainnya. Internet merupakan contoh utama dari sebuah jaringan yang memiliki banyak router IP. Router dapat digunakan untuk menghubungkan banyak jaringan kecil ke sebuah jaringan yang lebih besar, yang disebut dengan internetwork, atau untuk membagi sebuah jaringan besar ke dalam beberapa subnetwork untuk meningkatkan kinerja dan juga mempermudah manajemennya. Router juga kadang digunakan untuk mengoneksikan dua buah jaringan yang menggunakan media yang berbeda (seperti halnya router wireless yang pada umumnya selain ia dapat menghubungkan komputer dengan menggunakan radio, ia juga mendukung penghubungan komputer dengan kabel UTP), atau berbeda arsitektur jaringan, seperti halnya dari Ethernet ke Token Ring.

Router juga dapat digunakan untuk menghubungkan LAN ke sebuah layanan telekomunikasi seperti halnya telekomunikasi leased line atau Digital Subscriber Line (DSL). Router yang digunakan untuk menghubungkan LAN ke sebuah koneksi leased line seperti T1, atau T3, sering disebut sebagai access server. Sementara itu, router yang digunakan untuk menghubungkan jaringan lokal ke sebuah koneksi DSL disebut juga dengan DSL router. Router-router jenis tersebut umumnya memiliki fungsi firewall untuk melakukan penapisan paket berdasarkan alamat sumber dan alamat tujuan paket tersebut, meski beberapa router tidak memilikinya. Router yang memiliki fitur penapisan paket disebut juga dengan packet-filtering router. Router umumnya memblokir lalu lintas data yang dipancarkan secara broadcast sehingga dapat mencegah adanya broadcast storm yang mampu memperlambat kinerja jaringan.

Jenis-jenis router
Secara umum, router dibagi menjadi dua buah jenis, yakni:

1. Static router (router statis): adalah sebuah router yang memiliki tabel routing statis yang diset secara manual oleh para administrator jaringan.

2. Dynamic router (router dinamis): adalah sebuah router yang memiliki dab membuat tabel routing dinamis, dengan mendengarkan lalu lintas jaringan dan juga dengan saling berhubungan dengan router lainnya.

Router versus Bridge Cara kerja router mirip dengan bridge jaringan, yakni mereka dapat meneruskan paket data jaringan dan dapat juga membagi jaringan menjadi beberapa segmen atau menyatukan segmen-segmen jaringan. Akan tetapi, router berjalan pada lapisan ketiga pada model OSI (lapisan jaringan), dan menggunakan skema pengalamatan yang digunakan pada lapisan itu, seperti halnya alamat IP. Sementara itu, bridge jaringan berjalan pada lapisan kedua pada model OSI (lapisan data-link), dan menggunakan skema pengalamatan yang digunakan pada lapisan itu, yakni MAC address. Lalu, kapan penggunaan bridge jaringan dilakukan dan kapan penggunakan router dilakukan? Bridge, sebaiknya digunakan untuk menghubungkan segmen-segmen jaringan yang menjalankan protokol jaringan yang sama (sebagai contoh: segmen jaringan berbasis IP dengan segmen jaringan IP lainnya). Selain itu, bridge juga dapat digunakan ketika di dalam jaringan terdapat protokol-protokol yang tidak bisa melakukan routing, seperti halnya NetBEUI. Sementara itu, router sebaiknya digunakan untuk menghubungkan segmen-segmen jaringan yang menjalankan protokol jaringan yang berebeda (seperti halnya untuk menghubungkan segmen jaringan IP dengan segmen jaringan IPX.)

Router berfungsi sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya. Router berbeda dengan switch. Switch merupakan penghubung beberapa alat untuk membentuk suatu Local Area Network (LAN...

Belajar sendiri pasang kabel UTP untuk jaringan

By: IeLha...

Tutorial singkat ini cocok sekali buat Anda yang sedang membuat jaringan komputer ‘MURAH’ khususnya yang terdiri lebih dari dua client yang pake hub (jauh lebih murah daripada router ). To the point! Apa sih kabel UTP itu? Kabel UTP itu adalah kabel khusus buat transmisi data. UTP, singkatan dari “Unshielded Twisted Pair”. Disebut unshielded karena kurang tahan terhadap interferensi elektromagnetik. Dan disebut twisted pair karena di dalamnya terdapat pasangan kabel yang disusun spiral alias saling berlilitan. Ada 5 kategori kabel UTP. Dari kategori 1 sampai kategori 5. Untuk jaringan komputer yang terkenal adalah kategori 3 dan kategori 5.

Kategori 3 bisa untuk transmisi data sampai 10 mbps, sedang kategori 5 sampai 100 mbps. Kalau hanya buat misalnya jaringan komputer di kantor atau kampus atau warnet, paling hemat ya menggunakan yang kategori 3. Itu sudah lebih dari cukup.Setahu penulis ada banyak merek yang beredar di pasaran, hanya saja yang terkenal bandel dan relatif murah adalah merek Belden – made in USA. Kalau mau yang lebih murah dan penggunaannya banyak, maka beli saja yang satu kotak, panjangnya sekitar 150 meter. Jangan lupa beli konektornya. Konektornya bentuknya seperti colokan telepon hanya saja lebih besar. Bilang saja mau beli konektor RJ-45.

Foto RJ – 45 yang masih baru, belum di gencet pake tang

Satu lagi yang sangat penting, Anda harus punya tang khusus buat memasang konektor ke kabel UTP, istilah kerennya adalah “crimp tool”. Alat ini gunanya untuk ‘mematikan’ atau ‘menanam’ konektor ke kabel UTP. Jadi sekali sudah di ‘tang’, maka sudah tidak bisa dicopot lagi konektornya. Dan kalau mau yang lebih OK, biar tidak nanggung maka beli pula sebuah LAN tester. Anda bisa membeli yang merek dari Taiwan saja agar lebih murah. Bentuknya seperti kotak dan ada lampu LED-nya delapan pasang dan bisa kedap-kedip.

OK sekarang peralatan udah siap, penulis mulai saja. Secara umum, pemasangan kabel UTP tersebut ada dua tipe, yaitu tipe straight dan tipe cross. Disebut tipe straight soalnya masing-masing kabel yang jumlahnya 8 itu berkorespondensi 1-1, langsung. Sedangkan disebut cross soalnya ada persilangan pada susunan kabelnya. Bingung?OK! Untuk tipe straight itu digunakan untuk menyambungkan kabel dari client ke hub. Sedangkan untuk tipe cross adalah untuk client langsung terhubung ke client (cpu to cpu) atau juga dari hub ke hub.

Kita bahas dulu yang tipe straight

Tipe ini adalah yang paling gampang dibuat. Kenapa? Soalnya langsung korespondensinya 1-1. Standar urutannya begini (dilihat dari lubang konektor, dari kiri ke kanan – lihat Gambar 4) : 2 oranye – 1 hijau – 2 biru – 1 hijau – 2 coklat . 2 oranye disini maksudnya pasangan oranye muda sama oranye tua dan seterusnya. Tapi tidak usah ikut standar pewarnaan itu juga sebenarnya tidak masalah. Yang penting urutan kabelnya. Misal ujung pertama urutan pin pertamanya oranye muda, maka ujung yang lain urutan pin pertamanya juga harus oranye muda, jadi antar ujung saling nyambung. Sebenarnya tidak semua pin tersebut digunakan.

Yang penting adalah pin nomor 1,2,3 dan 6. Jadi misal yang disambung hanya pin 1,2,3 dan 6 sedangkan pin yang lain tidak dipasang, tidak jadi masalah. Untuk lebih jelasnya silakan lihat gambar di bawah yang penulis foto dari sebuah buku.

Yang kiri urutan korespondensi buat tipe straight, yang kanan yang cross

Waktu akan memasangnya, maka potong ujung kabelnya, kemudian susun kabelnya trus diratakan dengan pisau potong yang ada pada crimp tool. Andak tidak perlu repot harus melepaskan isolasi pada bagian ujung kabel, karena waktu Anda memasukan kabel itu ke konektor lalu ditekan (pressed) dengan menggunakan crimp tool, sebenarnya saat itu pin yang ada di konektor menembus sampai ke dalam kabel. Perhatikan, agar penekannya (pressing) yang keras, soalnya kalau tidak keras kadang pin tersebut tidak tembus ke dalam isolasi kabelnya. Kalau sudah kemudian Anda test menggunakan LAN tester. Masukkan ujung ujung kabel ke alatnya, kemudian nyalakan, kalau lampu led yang pada LAN tester menyala semua, dari nomor 1 sampai 8 berarti Anda telah sukses. Kalau ada salah satu yang tidak menyala berarti kemungkinan pada pin nomor tersebut ada masalah. Cara paling mudah yaitu Anda tekan (press) lagi menggunakan tang. Kemungkinan pinnya belum tembus. Kalau sudah Anda tekan tetapi masih tidak nyambung, maka coba periksa korespondensinya antar pin udah 1-1 atau belum. Kalau ternyata sudah benar dan masih gagal, berarti memang Anda belum beruntung. Ulangi lagi sampai berhasil.

LAN TESTER – alat untuk memeriksa benar tidaknya sambungan kabel. Untuk tipe straight jika benar maka led 1 sampai 8 berkedip.

Berikut adalah gambar dari bawah dari ujung kabel UTP yang sudah dipasangi konektor dan berhasil dengan baik (urutan pewarnaan pinnya ikut standar):

urutan pin standar

Dan kalau yang ini tidak standar, coba perhatikan urutan warna pinnya, sangat tidak standar, tapi tetap saja bisa, yang penting korespondensinya satu satu (khusus tipe straight):

urutan pin TIDAK standar

Tipe Cross

Untuk tipe cross itu digunakan untuk menyambungkan langsung antar dua PC, atau yang umumnya digunakan untuk menyambungkan antar hub. (misalnya karena colokan di hubnya kurang). Cara pemasangannya juga sebenarnya mudah, sama seperti tipe straight, pin yang digunakan juga sebenarnya hanya 4 pin saja, yaitu pin 1, 2, 3 dan 6. Yang berbeda adalah cara pasangnya. Kalau pada tipe cross, pin 1 disambungkan ke pin 3 ujung yang lain, pin 2 ke 6, pin 3 ke 1 dan pin 6 ke 2. Praktisnya begini, pada ujung pertama Anda bisa susun pinnya sesuai standar untuk yang tipe “straight”, sementara itu di ujung yang lain Anda susun pinnya sesuai standar buat tipe “cross”.Masih bingung? Begini cara mudahnya:Ujung pertama:

1. oranye muda
2. oranye tua
3. hijau muda
4. biru muda
5. biru tua
6. hijau tua
7. coklat muda
8. coklat tua

Maka di ujung yang lain harus dibuat begini:

1. hijau muda
2. hijau tua
3. orange muda
4. biru muda
5. biru tua
6. orange tua
7. coklat muda
8. coklat tua

Sudah agak lebih mengerti? Jadi disini posisi nomor 1, 2, 3 dan 6 yang ditukar. Nanti jika dites menggunakan LAN tester, maka nantinya led 1, 2, 3 dan 6 akan saling bertukar. Kalau tipe straight menyalanya urutan, sedangkan tipe cross ada yang lompat-lompat. Tapi yang pasti harus menyalasemua setiap led dari nomor 1 sampai 8.OK, selamat membangun jaringan komputer. Semoga Anda bisa berhasil sewaktu memasang konektor pada kabelnya. Semoga ilmu ini berguna buat Anda, soalnya waktu dulu penulis pertama kali membuat jaringan hasilnya lucu sekali, untuk mengupas kabelnya penulis masih menggunakan cutter, padahal sudah ada fasilitasnya di crimp toolnya. Tambah lagi ujung-ujungnya tiap kabel penulis kelupas lagi menggunakan cutter, padahal yang betul tidak perlu dikupas satu-satu, biarkan saja rata, karena nantinya apabila di ‘crimp tool’ maka pin tersebut masing-masing akan tembus ke dalam kabelnya. Semoga Anda tidak melakukan hal sama seperti penulis dulu.Demikian tulisan mengenai cara membuat sambungan kabel UTP untuk jaringan komputer. Semoga berguna bagi Anda semua. Terima kasih.

CARA SHARING WIRELESS INTERCONNECTION

Struktur Network

Sebelumnya, saya akan memberikan gambaran mengenai struktur jaringan yang telah saya buat di rumah. Koneksi Internet didapatkan dari modem yang terhubung dengan komputer pertama di lantai 1 dengan kabel UTP. Koneksi ini kemudian akan disebarkan dengan menggunakan wireless pada komputer pertama. Komputer pertama dalam hal ini akan menjadi access point. Komputer kedua mendapatkan sinyal dari komputer pertama dan dengan melalui komputer tersebut dapat terkoneksi dengan Internet. Dalam tulisan ini, saya menggunakan sistem operasi Windows XP pada kedua komputer.

Langkah pertama adalah membagi koneksi Internet pada komputer pertama. Koneksi ini didapatkan melalui kabel UTP ke Ethernet dari komputer pertama. Berikut adalah langkah-langkahnya:

1. Buka Control Panel >> Network Connections
2. Pada jendela Network Connections, carilah koneksi yang terhubung dengan Internet. Pada kasus saya, yang terhubung dengan Internet adalah koneksi WAN Miniport (PPPOE).
3. Buka jendela Properties dari koneksi tersebut dan masuklah ke tab Advanced
4. Pada tab Advanced, berilah tanda contreng pada pilihan “Allow other network users to connect through this computer’s Internet connection”


   Allow Internet sharing

5. Klik OK untuk menyimpan konfigurasi

Selanjutnya, kita akan membuat koneksi wireless pada komputer pertama. Berikut adalah langkah-langkahnya:

1. Pada jendela Network Connections, bukalah jendela Properties dari wireless device
2. Pada jendela Properties, bukalah tab Wireless Networks. Klik Add pada bagianPreferred networks
3. Pada jendela yang muncul (Wireless network properties), masukkan Network name (SSID) sesuai dengan keinginan. Jika anda menginginkan agar koneksi ini tidak bisa dipakai oleh sembarang orang, berikan Network Authentication danData Encryption yang diinginkan. Karena saya hanya memakainya di rumah, saya tidak akan menggunakan fasilitas ini


   Set Network name (SSID)

4. Klik OK jika sudah selesai. Koneksi wireless yang baru saja dibuat akan muncul bagian Preferred networks
5. Bukalah tab General dan pilihlah Internet Protocol (TCP/IP) lalu klik Properties
6. Pada jendela ini, kita akan mengatur IP address untuk wireless device. Berilah tanda pada “Use the Following IP address” dan masukkan 192.168.0.1 sebagai IP address dan 255.255.255.0 sebagai subnet mask
7. Klik OK untuk menyimpan konfigurasi

Sampai pada tahap di atas, komputer pertama telah siap menjadi access point. Hidupkanwireless device pada komputer pertama dan kita akan lanjutkan ke komputer kedua.

1. Pada komputer kedua atau komputer klien, bukalah Network Properties
2. Pada jendela ini, bukalah jendela Properties pada wireless device dan masuklah ke tab General
3. Pada tab General, pilihlah Internet Protocol (TCP/IP) lalu klik Properties
4. Pada jendela yang muncul, kita atur IP address komputer kedua. Berilah tanda pada“Use the Following IP address” dan masukkan 192.168.0.2 sebagai IP address,255.255.255.0 sebagai subnet mask, dan 192.168.0.1 sebagai Default Gateway. Pemberian IP address sebenarnya bebas, asal tidak keluar dari range subnet mask yang telah diberikan (untuk hal ini perlu penjelasan yang lebih lanjut). Pada bagian DNS server addresses, masukkan 192.168.0.1 sebagai Preferred DNS server


   Setting IP Address

5. Klik OK untuk menyimpan konfigurasi

Langkah selanjutnya adalah menghubungkan kedua komputer dengan wireless. Berikut adalah langkah-langkahnya.

1. Buka jendela Wireless Network Connection
2. Carilah wireless network yang telah dibuat sebelumnya


   Koneksi ke wireless

3. Pilih dan klik Connect

Setelah kedua komputer tersambung, jika berhasil, maka komputer kedua akan bisa mengakses Internet melalui komputer pertama. Jika belum berhasil, cobalah ulangi langkah di atas.

ABOUT ROUTER

Router Wi-Fi D-Link

Router adalah sebuah alat jaringan komputer yang mengirimkan paket data melalui sebuah jaringan atau Internetmenuju tujuannya, melalui sebuah proses yang dikenal sebagai routing. Proses routing terjadi pada lapisan 3 (Lapisan jaringan seperti Internet Protocol) dari stack protokol tujuh-lapis OSI.

Fungsi

Router berfungsi sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya. Router berbeda dengan switch. Switch merupakan penghubung beberapa alat untuk membentuk suatu Local Area Network (LAN).

Analogi Router dan Switch

Sebagai ilustrasi perbedaan fungsi dari router dan switch merupakan suatu jalanan, dan router merupakan penghubung antar jalan. Masing-masing rumah berada pada jalan yang memiliki alamat dalam suatu urutan tertentu. Dengan cara yang sama, switch menghubungkan berbagai macam alat, dimana masing-masing alat memilikialamat IP sendiri pada sebuah LAN.

Router sangat banyak digunakan dalam jaringan berbasis teknologi protokol TCP/IP, dan router jenis itu disebut juga dengan IP Router. Selain IP Router, ada lagi AppleTalk Router, dan masih ada beberapa jenis router lainnya. Internet merupakan contoh utama dari sebuah jaringan yang memiliki banyak router IP. Router dapat digunakan untuk menghubungkan banyak jaringan kecil ke sebuah jaringan yang lebih besar, yang disebut denganinternetwork, atau untuk membagi sebuah jaringan besar ke dalam beberapa subnetwork untuk meningkatkan kinerja dan juga mempermudah manajemennya. Router juga kadang digunakan untuk mengoneksikan dua buah jaringan yang menggunakan media yang berbeda (seperti halnya router wireless yang pada umumnya selain ia dapat menghubungkan komputer dengan menggunakan radio, ia juga mendukung penghubungan komputer dengankabel UTP), atau berbeda arsitektur jaringan, seperti halnya dari Ethernet ke Token Ring.

Router juga dapat digunakan untuk menghubungkan LAN ke sebuah layanan telekomunikasi seperti halnyatelekomunikasi leased line atau Digital Subscriber Line (DSL). Router yang digunakan untuk menghubungkan LAN ke sebuah koneksi leased line seperti T1, atau T3, sering disebut sebagai access server. Sementara itu, routeryang digunakan untuk menghubungkan jaringan lokal ke sebuah koneksi DSL disebut juga dengan DSL router.Router-router jenis tersebut umumnya memiliki fungsi firewall untuk melakukan penapisan paket berdasarkan alamat sumber dan alamat tujuan paket tersebut, meski beberapa router tidak memilikinya. Router yang memiliki fitur penapisan paket disebut juga dengan packet-filtering router. Router umumnya memblokir lalu lintas data yang dipancarkan secara broadcast sehingga dapat mencegah adanya broadcast storm yang mampu memperlambat kinerja jaringan.

Jenis-jenis router

Secara umum, router dibagi menjadi dua buah jenis, yakni:

• static router (router statis): adalah sebuah router yang memiliki tabel routing statis yang diset secara manual oleh para administrator jaringan.
• dynamic router (router dinamis): adalah sebuah router yang memiliki dab membuat tabel routing dinamis, dengan mendengarkan lalu lintas jaringan dan juga dengan saling berhubungan dengan router lainnya.

Router versus Bridge

Cara kerja router mirip dengan bridge jaringan, yakni mereka dapat meneruskan paket data jaringan dan dapat juga membagi jaringan menjadi beberapa segmen atau menyatukan segmen-segmen jaringan. Akan tetapi, routerberjalan pada lapisan ketiga pada model OSI (lapisan jaringan), dan menggunakan skema pengalamatan yang digunakan pada lapisan itu, seperti halnya alamat IP. Sementara itu, bridge jaringan berjalan pada lapisan kedua pada model OSI (lapisan data-link), dan menggunakan skema pengalamatan yang digunakan pada lapisan itu, yakniMAC address.

Lalu, kapan penggunaan bridge jaringan dilakukan dan kapan penggunakan router dilakukan? Bridge, sebaiknya digunakan untuk menghubungkan segmen-segmen jaringan yang menjalankan protokol jaringan yang sama (sebagai contoh: segmen jaringan berbasis IP dengan segmen jaringan IP lainnya). Selain itu, bridge juga dapat digunakan ketika di dalam jaringan terdapat protokol-protokol yang tidak bisa melakukan routing, seperti halnya NetBEUI. Sementara itu, router sebaiknya digunakan untuk menghubungkan segmen-segmen jaringan yang menjalankanprotokol jaringan yang berebeda (seperti halnya untuk menghubungkan segmen jaringan IP dengan segmen jaringan IPX.) Secara umum, router lebih cerdas dibandingkan dengan bridge jaringan dan dapat meningkatkanbandwidth jaringan, mengingat router tidak meneruskan paket broadcast ke jaringan yang dituju. Dan, penggunaan router yang paling sering dilakukan adalah ketika kita hendak menghubungkan jaringan kita keinternet.

ROUTER

Bila anda sering merangkai jaringan atau menggunakan suatu jaringan komputer, mungkin anda pernah dengar yang namanya Router, apakah itu? menurut guru-guru saya......

Router adalah sebuah alat jaringan komputer yang mengirimkan paket data melalui sebuah jaringan atau Internet menuju tujuannya, melalui sebuah proses yang dikenal sebagai routing. Proses routing terjadi pada lapisan 3 (Lapisan jaringan seperti Internet Protocol) dari stack protokol tujuh-lapis OSI.

Router berfungsi sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya. Router berbeda dengan switch. Switch merupakan penghubung beberapa alat untuk membentuk suatu Local Area Network (LAN).



Sebagai ilustrasi perbedaan fungsi dari router dan switch adalah:

Switch merupakan suatu jalanan, dan router merupakan penghubung antar jalan. Masing-masing rumah berada pada jalan yang memiliki alamat dalam suatu urutan tertentu. Dengan cara yang sama, switch menghubungkan berbagai macam alat, dimana masing-masing alat memiliki alamat IP sendiri pada sebuah LAN.

Router sangat banyak digunakan dalam jaringan berbasis teknologi protokol TCP/IP, dan router jenis itu disebut juga dengan IP Router. Selain IP Router, ada lagi AppleTalk Router, dan masih ada beberapa jenis router lainnya. Internet merupakan contoh utama dari sebuah jaringan yang memiliki banyak router IP. Router dapat digunakan untuk menghubungkan banyak jaringan kecil ke sebuah jaringan yang lebih besar, yang disebut dengan internetwork, atau untuk membagi sebuah jaringan besar ke dalam beberapa subnetwork untuk meningkatkan kinerja dan juga mempermudah manajemennya. Router juga kadang digunakan untuk mengoneksikan dua buah jaringan yang menggunakan media yang berbeda (seperti halnya router wireless yang pada umumnya selain ia dapat menghubungkan komputer dengan menggunakan radio, ia juga mendukung penghubungan komputer dengan kabel UTP), atau berbeda arsitektur jaringan, seperti halnya dari Ethernet ke Token Ring.

Router juga dapat digunakan untuk menghubungkan LAN ke sebuah layanan telekomunikasi seperti halnya telekomunikasi leased line atau Digital Subscriber Line (DSL). Router yang digunakan untuk menghubungkan LAN ke sebuah koneksi leased line seperti T1, atau T3, sering disebut sebagai access server. Sementara itu, router yang digunakan untuk menghubungkan jaringan lokal ke sebuah koneksi DSL disebut juga dengan DSL router. Router-router jenis tersebut umumnya memiliki fungsi firewall untuk melakukan penapisan paket berdasarkan alamat sumber dan alamat tujuan paket tersebut, meski beberapa router tidak memilikinya. Router yang memiliki fitur penapisan paket disebut juga dengan packet-filtering router. Router umumnya memblokir lalu lintas data yang dipancarkan secara broadcast sehingga dapat mencegah adanya broadcast storm yang mampu memperlambat kinerja jaringan.

Jenis-jenis router

Secara umum, router dibagi menjadi dua buah jenis, yakni:

* static router (router statis): adalah sebuah router yang memiliki tabel routing statis yang diset secara manual oleh para administrator jaringan.
* dynamic router (router dinamis): adalah sebuah router yang memiliki dab membuat tabel routing dinamis, dengan mendengarkan lalu lintas jaringan dan juga dengan saling berhubungan dengan router lainnya.

Router versus Bridge

Cara kerja router mirip dengan bridge jaringan, yakni mereka dapat meneruskan paket data jaringan dan dapat juga membagi jaringan menjadi beberapa segmen atau menyatukan segmen-segmen jaringan. Akan tetapi, router berjalan pada lapisan ketiga pada model OSI (lapisan jaringan), dan menggunakan skema pengalamatan yang digunakan pada lapisan itu, seperti halnya alamat IP. Sementara itu, bridge jaringan berjalan pada lapisan kedua pada model OSI (lapisan data-link), dan menggunakan skema pengalamatan yang digunakan pada lapisan itu, yakni MAC address.

Lalu, kapan penggunaan bridge jaringan dilakukan dan kapan penggunakan router dilakukan? Bridge, sebaiknya digunakan untuk menghubungkan segmen-segmen jaringan yang menjalankan protokol jaringan yang sama (sebagai contoh: segmen jaringan berbasis IP dengan segmen jaringan IP lainnya). Selain itu, bridge juga dapat digunakan ketika di dalam jaringan terdapat protokol-protokol yang tidak bisa melakukan routing, seperti halnya NetBEUI. Sementara itu, router sebaiknya digunakan untuk menghubungkan segmen-segmen jaringan yang menjalankan protokol jaringan yang berebeda (seperti halnya untuk menghubungkan segmen jaringan IP dengan segmen jaringan IPX.) Secara umum, router lebih cerdas dibandingkan dengan bridge jaringan dan dapat meningkatkan bandwidth jaringan, mengingat router tidak meneruskan paket broadcast ke jaringan yang dituju. Dan, penggunaan router yang paling sering dilakukan adalah ketika kita hendak menghubungkan jaringan kita ke Internet.

Pasang Kabel LAN

Memasang Kabel LAN UTP (Unshielded Twisted Pair) untuk jaringan mudah-mudah susah....
yang perlu disediakan RJ45, Kabel LAN biasanya Belden(merk yang umum digunakan), Tang klip (Chrim), LAN Tester.

Kabel LAN Chrim (Tang Klip)

RJ45(Cross Adapter) RJ45

Lan Tester

Kabel UTP ada beberapa kategori , kategori 1 - 7 yang sering digunakan untuk LAN biasanya kategori 5 atau sering disebut cat-5. Berikut ini kegunaan dari kabel kategori 1 - 7 diambil dari wikipedia.
cat 1: sebelumnya dipakai untuk POST (Plain Old Telephone Service) telephone dan ISDN.
cat 2: dipakai untuk token ring network dengan bw 4mbps
cat 3: dipakai untuk data network dengan frequensi up to 16Mhz dan lebih populer untuk pemakaian 10mbps
cat 4: Frequensi up to 20Mhz dan sering dipakai untuk 16mbps token ring network.
cat 5: Frequensi up to 100Mhz dan biasa dipakai untuk network dengan kecepatan 100Mbps tetap kemungkinan tidak cocok untuk gigabyte ethernet network.
cat 5e: Frequensi dan kecepatan sama dengan cat-5 tetapi lebih support gigabyte ethernet network.
cat 6: Memiliki kecepatan up to 250Mbps atau lebih dari dua kali cat-5 dan cat-5e
cat 6a: Kabel masa depan untuk kecepatan up to 10Gbps
cat 7: di design untuk bekerja pada frequensi up to 600Mhz.

Ada dua Tipe pemasangan UTP yaitu : Tipe Cross dan Straight.
dalam pemasangan UTP yang paling penting adalah kabel urutan 1,2,3,6, sedangkan 4,5,7,8 tidak untuk transfer data.


detail jelasnya klik Disini


Tipe Straight
ini paling mudah yang penting antara ujung yang satu dengan yang lain harus sama (sewarna).
standarnya adalah berwarna :

1. oranye muda

2. oranye tua

3. hijau muda

4. biru muda

5. biru tua

6. hijau tua

7. coklat muda

8. coklat tua


maka ujung yang lain juga mempunyai urutan yang sama.


Tipe Cross/Silang :
Cross cable biasa dipakai untuk koneksi dari PC to PC / PC to Router, Pokoknya semua koneksi dari alat yang biasanya koneksi melalui switch atau hub tetapi dipasang secara langsung. Berikut ini contoh posisi kabel dalam kondisi crossover.
model ini hanya menyilangkan antara ujung yang satu dengan yang lain.
1 ------> 3
2 ------> 6
3 ------> 1
6 ------> 2
sebagai berikut detailnya :
ujung yang pertama

1. oranye muda

2. oranye tua

3. hijau muda

4. biru muda

5. biru tua

6. hijau tua

7. coklat muda

8. coklat tua


Ujung yang satunya lagi :

1. hijau muda

2. hijau tua

3. orange muda

4. biru muda

5. biru tua

6. orange tua

7. coklat muda

8. coklat tua

Re: UTP - Standard TIA 568A-B

Nambahin dikit ajah, soal standar bukan tidak akan menimbulkan masalah jika tidak di ikuti? Afaik, standar itu dibuat sebagai panduan sekaligus kontrol performance suatu alat, dlm hal ini kabel UTP. Untuk standar yg seharusnya di ikuti sudah di atur dlm standar TIA 568A dan 568B, untuk kabel 'straight' dianjurkan untuk menggunakan 568B sedangkan kabel 'cross' satu sisi 568A dan sisi lain 568B.

UTP 568A dan 568B
Pemasangan UTP tidak mengikuti aturan Standar bukan tidak akan menimbulkan masalah. Standar itu dibuat sebagai panduan sekaligus kontrol performance suatu alat, dlm hal ini kabel UTP. Untuk standar yg seharusnya di ikuti sudah di atur dlm standar TIA 568A dan 568B, untuk kabel 'straight' dianjurkan untuk menggunakan 568B sedangkan kabel 'cross' satu sisi 568A dan sisi lain 568B. Ketika mengupgrade basis 10Mbps ke 100Mbps. apabila kita memasang UTP dengan tidak mengikuti Standar TIA sering menjadi masalah.
klik=>STandar Pemasangan Kabel UTP


Cara Pemasangannya :
Kupas kabel LAN, bisa dengan Chrip Tools(TangKlip) di bagian untuk pengupas Kabel dan urutkan warna kabel yang akan kita pasang.
Ratakan Kabel yang telah terkelupas dengan cara dipotong, di Chrim tools juga ada bagian untuk memotong kabel.
Ratakan Kabelnya sebelum dimasukan kedalam RJ45.
Masukkan kabel yang tadi sudah diurutkan kabelnya dan sudah diratakan.
Tekan Kabel kedalam hingga kabel tersebut rata diujung pin.
Tekan Pin RJ dengan Chrim Tools.
Lalu Tes kabel dengan Tester LAN, pastikan semua Lampu menyala semua dengan baik.
Untuk Straight Lampu Tester akan menyala secara bersamaan.
Untuk Cross Lampu akan menyala secara silang, yaitu diurutan 1,2,3,6 (A) dengan 3,6,1,2 (B).
berarti sudah benar dan siap digunakan.

Menjebol Password RAR

By: IeLha pHieetHa FazInIerEnD

Mungkin teman2 pernah suatu kali menemukan file RAR lantaran dibutuhkan password utk membukanya. Mungkin di warnet, komputer kampus yg di-share, ato juga komputer temen yg mau di-oprek2..hehe. Pastinya pemilik file tsb menganggap filenya sangat penting & rahasia.

Nah, buat yg kena penyakit “penasaran-abis-sampe-ga-bisa-tidur-semalaman” ya bolehlah kita selidiki sedikit apa isinya file itu. Asal dgn niat baik (lho?) dan tidak bermaksud lebih, hanya kita gunakan utk kepentingan pribadi saja..

Ok, singkatnya kita pake sebuah tools, karna buat menjebol RAR butuh software yg.

Kalo tdk ada file buat dijebol, bikin saja dulu sebuah filenya yg ber-password buat latihan..
Menjebol password RAR

Menjebol password RAR menggunakan RAR Password Recovery, silakan download disini
CARANYA:
* Ekstrak, lalu install
* Sama seperti yg tadi, Open file RARnya
* Lalu pd opsi Allowed Character pilih saja All Printable Symbol. Lalu Type of Attack pilih Brute Force (utk mencoba segala kemungkinan). Lalu utk Password Length: Minimal Length 3 & Maximal Length 6 ato 7.
* Terakhir, utk opsi Start from sebaiknya ketik abc. Klik Start.
* Tunggu prosesnya, lalu akan didapatkan password RARnya...

Persyaratan Hardware dan Software untuk Instalasi Windows 2000 Server

Instalasi merupakan langkah awal yang harus Anda pahami sebelum menggunakan Windows 2000 Server dalam jaringan. Kesempurnaan proses instalasi akan sangat mempengaruhi kinerja mesin server. Pemahaman yang baik mengenai persyaratan dan proses instalasi juga akan sangat membantu dalam proses troubleshooting serta optimasi sistem server. Agar sistem Windows 2000 Server dapat berjalan maksimal maka dibutuhkan hardware dan software yang sesuai dengan persyaratan minimal. Berdasarkan informasi resmi dari website Microsoft, persyaratan hardware yang dibutuhkan untuk melakukan instalasi Windows 2000 Server adalah sebagai berikut:

Berdasarkan pengalaman pribadi penulis, spesifikasi yang disebutkan di atas adalah kebutuhan minimum agar Windows 2000 Server dapat terinstal dalam komputer. Apabila Anda serius menjadikan sebuah komputer sebagai server jaringan, maka sangat disarankan menggunakan mesin kelas Pentium III dengan RAM 256 MB untuk memperoleh kinerja maksimal.
Untuk menjalankan berbagai latihan dalam buku ini disarankan anda menggunakan komputer Pentium 200 MHz dengan RAM 128 MB. Pada prinsipnya semakin tinggi spesifikasi hardware Anda maka performa sistem akan semakin baik.
Anda perlu memberikan perhatian khusus terhadap berbagai persyaratan software terutama bila Anda akan melakukan upgrade Windows NT Server 4.0 atau instalasi dual boot. Ada dua jenis sistem operasi yang dapat diupgrade menjadi Windows 2000 Server yaitu :
• Windows NT Server 3.51
• Windows NT Server 4.0
Masing-masing sistem operasi tersebut harus diinstal Service Pack minimal versi 3 sebelum diupgrade ke Windows 2000 Server. Anda dapat menginstal lebih dari satu sistem operasi dalam satu harddisk dengan syarat sistem partisi pada harddisk Anda memenuhi persyaratan untuk sistem operasi yang akan diinstal. Prosedur lebih lanjut mengenai instalasi dual boot akan dijelaskan dalam sub bab berikutnya.

Feature Baru Pada Windows 2000 Server

Untuk lebih memahami berbagai fasilitas dan kelebihan Windows 2000 Server dibandingkan system operasi terdahulu, berikut ini dipaparkan beberapa feature baru yang penting pada Windows 2000 Server. 1. Active Directory Service
Directory Service dapat diumpamakan sebagai buku direktori telepon yang menyimpan berbagai informasi : nama, alamat dan nomor telepon yang disusun berdasarkan abjad sehingga memudahkan proses pencarian. Peranan Directory Service dalam sebuah jaringan adalah sebagai database yang menyimpan berbagai informasi sumber daya dan obyek jaringan secara terpadu sehingga dapat dikelola dan dikonfigurasi dengan mudah.
Istilah Active Directory Service digunakan dalam lingkungan Windows 2000 untuk memberikan penekanan pada kemampuannya untuk melakukan berbagai fungsi manajemen secara dinamis dan terotomasi dengan mudah dan cepat. Informasi yang disimpan dalam Active Directory antara lain meliputi user dan group account, printer, file server, serta berbagai policy menyangkut user dan group. User sebagai pengguna jaringan berkepentingan untuk dapat mengakses berbagai sumber daya dengan cepat dan mudah, sedangkan administrator berkepentingan untuk mengelola berbagai obyek jaringan secara efisien. Active Directory memungkinkan pengelolaan jaringan menjadi lebih mudah karena berbagai sumber daya dan obyek dapat disimpan secara terpusat untuk dikonfigurasi secara terpadu.
2. Group Policy
Group Policy merupakan media untuk mengatur profil user terutama yang berkaitan dengan desktop setting. Pengaturan yang dilakukan antara lain menentukan jenis aplikasi yang tersedia bagi user, konfigurasi start menu, serta akses terhadap berbagai icon seperti Control Panel dan MyComputer.
Fasilitas ini sangat berguna untuk menyesuaikan lingkungan tampilan desktop dengan tingkat keahlian seorang user, serta memberikan tingkat keamanan sistem sehingga berbagai konfigurasi sensitif tidak akan dapat dirubah user. Group Policy dapat dikonfigurasi secara terpusat dengan menggunakan fasilitas Active Directory.
3. Distributed File System
Ketika jaringan anda semakin besar dan jumlah user bertambah maka sering terjadi penyimpanan file menjadi tidak rapi lagi. File - file kerja dapat tersimpan di server maupun lokal di computer masing – masing dengan memberikan hak sharing bagi pemakai lain. Proses pencarian file sering menjadi pekerjaan yang membingungkan karena peletakan file oleh user dilakukan dengan tidak konsisten.
Distributed File System (Dfs) merupakan solusi masalah penyimpanan file dalam jaringan. Administrator menyediakan folder sesuai dengan kebutuhan, sedangkan folder pada Dfs tersebut dihubungkan dengan letak file secara fisik. Dengan demikian seorang user dapat dengan mudah menyimpan dan mencari file pada folder yang telah disediakan tanpa perlu mengetahui di mana sebenarnya letak fisik suatu file. File pada Dfs juga dapat disimpan secara offline di komputer local dan dilakukan proses sinkronisasi berkala dengan file di jaringan.
4. Terminal Service
Terminal Services merupakan fasilitas yang dapat digunakan untuk memanfaatkan komputer dengan hardware lama untuk dapat menjalankan berbagai aplikasi terbaru. Terminal Services Server diinstal pada komputer server dengan spesifikasi hardware yang mampu menjalankan Windows 2000 Server, sedangkan Terminal Services Client diinstal pada komputer lama misalkan sekelas 486 atau Pentium
klasik. Komputer klien mengakses berbagai aplikasi di server dengan menggunakan processing power komputer server.
Fasilitas ini sangat berguna untuk memudahkan administrasi dan maintenance berbagai aplikasi secara terpusat karena instalasi aplikasi hanya dilakukan di server. Namun demikian berbagai aplikasi berat seperti AutoCad dan Corel Draw tidak akan berjalan maksimal dengan tools ini.Aplikasi yang cocok digunakan antara lain berbagai suite aplikasi office seperti MS Office dan internet sharing. Terminal Services juga dapat digunakan untuk melakukan remote administration terhadap suatu server.

Fungsi Windows 2000 Server

Sebuah server dapat menjalankan berbagai fungsi sesuai kebutuhan bisnis. Pada organisasi skala kecil fungsi – fungsi tersebut dapat digabungkan dalam satu server dan satu komputer. Untuk organisasi besar, sebaiknya setiap fungsi dijalankan pada server terpisah sesuai dengan beban kerjanya 1. File Server
Fungsi ini merupakan penggunaan paling umum dari sebuah server, dimana server digunakan sebagai pusat penyimpanan file dalam sebuah jaringan. Dengan sistem ini sistem file akan lebih terintegrasi sehingga memudahkan manajemen dan pencarian file. Sistem back up dan penyimpanan file juga dapat dilakukan dengan lebih baik.
Windows 2000 Server memiliki fasilitas Distributed File System untuk memudah kan pengelolaan file dalam jaringan. Dengan sistem ini pengguna jaringan dapat dengan mudah menggunakan dan menyimpan file tanpa perlu mengetahui letak sebenarnya dari suatu file.
2. Application Server
Apabila server digunakan untuk menyimpan dan menjalankan suatu program aplikasi, maka server tersebut bertindak sebagai application server. Aplikasi diinstal di server dan dijalankan atau diakses oleh klien. Dengan demikian aplikasi tidak perlu diinstal di klien sehingga memudahkan proses implementasi dan maintenance sistem. Windows Terminal Services merupakan fasilitas untuk memudahkan penggunaan Windows 2000 Server sebagai application server.
3. WEB Server
Web Server merupakan komputer yang digunakan sebagai host berbagai aplikasi web baik dalam lingkungan internet maupun intranet. Internet Information Service 5.0 merupakan komponen Windows 2000 Server untuk memudahkan konfigurasi dan manajemen web site.
4. E-Mail Server
Windows 2000 Server dapat juga digunakan sebagai E-Mail server dengan menggunakan berbagai software tambahan antara lain Microsoft Exchange, Lotus Notes, maupun MDaemon. Fungsi E-Mail server dapat dianalogikan dengan kantor pos dalam sistem surat menyurat konvensional.
5. Member Server
Apabila Windows 2000 Server digunakan sebagai member server maka hanya dapat bertindak sebagai klien dalam jaringan dan tidak dapat menjalankan fungsi server untuk mengatur jaringan. Ketika Windows 2000 Server diinstal pertama kali, maka secara otomatis akan berfungsi sebagai member server. Untuk merubahnya sebagai domain controller digunakan perintah dcpromo dari command prompt.
6. Domain Controller
Domain Controller (DC) merupakan server yang berfungsi sebagai pengatur jaringan. Manajemen sumber daya dan obyek jaringan dilakukan dari DC, karena akses secara penuh terhadap Active Directory hanya dapat dilakukan dengan melakukan login ke DC.
Apabila anda pernah mengelola jaringan berbasis Windows NT maka terdapat istilah Primary Domain Controller (PDC) dan Backup Domain Controller (BDC). Dalam sistem jaringan Windows 2000 dua istilah tersebut sudah tidak dikenal lagi. Setiap DC dalam jaringan adalah peer (setara) yang masing-masing dapat dikonfigurasi untuk melakukan replikasi obyek Active Directory, sehingga apabila salah satu DC tidak berfungsi maka dapat segera digantikan oleh DC yang lain. Sangat disarankan dalam suatu organisasi untuk memiliki minimal 2 DC sehingga menjamin fault tolerance.

Mengenal Microsoft Windows 2000 Server

Windows 2000 Server merupakan Network Operating System (NOS) untuk melakukan konfigurasi dan manajemen jaringan baik skala kecil, menengah, maupun besar. Teknologi sistem operasi Windows 2000 sebenarnya merupakan kelanjutan teknologi Windows NT yang telah cukup lama digunakan secara luas di pasaran. Keluarga Windows 2000 terdiri dari 4 jenis sistem operasi, 3 diantaranya merupakan sistem operasi untuk server dan 1 untuk workstation 1. Windows 2000 Professional
Versi Professional dikhususkan sebagai sistem operasi desktop sebagaimana Windows 98 dan Windows Milenium Edition. Sistem ini diposisikan untuk menggantikan Windows NT Workstation, dan dapat digunakan pada berbagai kebutuhan skala bisnis.
Windows 2000 Professional mendukung penggunaan dual processor sehingga memberikan kinerja sistem lebih baik untuk berbagai aplikasi serius. Berbagai feature baru seperti System Preparation Tools dan Setup Manager Wizard semakin memudahkan administrator sistem dalam proses instalasi untuk banyak komputer. Sistem ini sangat ideal digunakan sebagai klien Windows 2000 Server karena memiliki dukungan penuh terhadap berbagai fasilitas Windows 2000 Server, terutama Active Directory dan Group Policy.
2. Windows 2000 Server
Versi ini merupakan kelanjutan teknologi Windows NT Server 4.0 dengan berbagai fasilitas baru yang semakin memudahkan pengelolaan jaringan. Keluarga server Windows 2000 terdiri dari 3 jenis yaitu versi standar (Server), Advance Server, dan Data Center Server. Windows 2000 Server memiliki semua kemampuan yang ada pada versi Professional ditambah berbagai fasilitas inti yang dibutuhkan sebagai server jaringan. Versi ini dapat digunakan sebagai file dan print server, application server, web server, maupun communication server. Fasilitas penting yang dimiliki versi ini antara lain:
• Dukungan untuk penggunaan 2 processor bila diinstal dengan mode clean install, atau 4 processor apabila instalasi dilakukan dengan mengupgrade Windows NT Server.
• Active Directory Service untuk memudahkan pengelolaan sumberdaya dan obyek jaringan.
• Sistem keamanan jaringan menggunakan Kerberos dan public key infrastructure
• Internet Connection Sharing.
• Web Server dengan menggunakan Internet Information Services versi 5.0.
• Windows Terminal Services untuk memudahkan administrasi jaringan dan pemanfaatan hardware komputer lama sehingga dapat digunakan untuk berbagai aplikasi baru.
• Dukungan penggunaan RAM hingga 4 GB
3. Windows 2000 Advanced Server
Windows 2000 Advance Server memiliki kemampuan lebih tinggi dibandingkan versi standar, meliputi semua fasilitas Windows 2000 Server dengan beberapa tambahan feature penting :
• Network Load Balancing untuk meningkatkan ketersediaan server serta meningkatkan kinerja
• Windows Clustering, memungkinkan komunikasi antar server untuk bekerja sama membentuk suatu cluster sebagai satu kesatuan system
• Dukungan Symetric Multi Processing (SMP) hingga 8 processor
• Mendukung 8 GB RAM
4. Windows 2000 Data Server Center
Sistem ini memiliki seluruh kemampuan versi Advance dengan tambahan berbagai fasilitas :
• SMP Scalability hingga 32 processor
• Mendukung physical memory sampai dengan 64 GB
• Fungsi clustering tingkat lanjut
Windows 2000 Data Center Server sangat sesuai digunakan sebagai sistem operasi server bisnis skala besar seperti:
• Internet Service Provider (ISP) dan Web Hosting
• E-Commerce server dengan fasilitas Online Analytical Processing (OLTP)
• Data warehousing dan server database skala besar
• Server kebutuhan riset, misalkan untuk berbagai analisis econometric

Konfigurasi Lan Card Ubuntu server 9

1. Pastikan Ubuntu sudah terinstall
2. Lakukan login.
Kemudian masuk ke root dengan mengetikkan perintah berikut:
[user]@[host]:~$ sudo su lalu tekan enter

Kemudian masukan password, cirinya klo sudah masuk root maka prompt berubah menjadi
root@[host]:/home/[user]#
3. Cek keberadaan LAN Card dengan mengetikkan perintah
ifconfig lalu tekan enter
4. Setelah diketahui keberadaan LAN Card, konfigurasi IP Address dengan menggunakan perintah:
vi /etc/network/interfaces lalu tekan enter
auto lo
iface lo inet loopback

auto eth0
iface eth0 inet static

address 192.168.0.x x tidak boleh sama dengan IP komputer yang lain.
netmask 255.255.255.0
network 192.168.0.0
broadcast 192.168.0.255
gateway 192.168.0.254

Setelah selesai simpan konfigurasi dengan tekan tombol esc Shift + : ketikkan wq
lalu tekan enter
Catatan: wq untuk menyimpan, sedangkan jika ingin konfigurasi keluar tanpa menyimpan ketikkan q
5. Kemudia restart network agar konfigurasi yang kita lakukan dieksekusi dengan mengetikkan perintah:
/etc/init.d/networking restart lalu tekan enter
Atau bisa juga network di stop dulu dengan mengetikkan perintah:
/etc/init.d/networking stop lalu tekan enter
Kemudian setelah itu network kita start lagi dengan mengetikkan perintah:
/etc/init.d/networking restart lalu tekan enter

DNS SERVER

1. PENGERTIAN DNS
Domain Name System (DNS) Adalah sebuah aplikasi service di internet yang menerjemahkan sebuah domain name ke IP address dan salah satu jenis system yang melayani permintaan pemetaan IP address ke FQPN (Fany Qualified Domain Name) dan dari FQDN ke IP address. DNS biasanya digunakan pada aplikasi yang berhubungan ke internet sererti Web Browser atau e-mail, Dimana DNS membantu memetakan host name sebuah computer ke IP address. Selain digunakan di internet DNS juga dapat di implementasikan ke private network atau internet.

2. FUNGSI DNS
• Kerangka Peraturan pengiriman secara kontroversi menggunakan keuntungan jenis rekod DNS, dikenal sebagai rekod TXT.
• Menyediakan keluwesan untuk kegagalan computer,Beberapa server DNS memberikan perlindungan untuk setiap domain. Tepatnya,Tiga belas server akar (root server)digunakan oleh seluruh dunia.

3. KEUNGGULAN DNS
1. DNS mudah untuk di implementasikan di protocol TCP/IP
2. DNS server mudah untuk di konfigurasikan(Bagi admin)
3. User tidak lagi di repotkan untuk mengingat IP address

4. KEKURANGAN DNS
1. DNS tidak mudah untuk di implementasikan
2. Tidak konsisten
3. Tidak bias membuat banyak nama domain.

5. Struktur DNS
Domain Name Space merupakan sebuah hirarki pengelompokan domain berdasarkan nama, yang terbagi menjadi beberapa bagian diantaranya:

1. Root-Level Domains
Domain ditentukan berdasarkan tingkatan kemampuan yang ada di struktur hirarki yang disebut dengan level. Level paling atas di hirarki disebut dengan root domain. Root domain di ekspresikan berdasarkan periode dimana lambang untuk root domain adalah (".").

2. Top-Level Domains
Pada bagian dibawah ini adalah contoh dari top-level domains:
- com Organisasi Komersial
- edu Institusi pendidikan atau universitas
- org Organisasi non-profit
- net Networks (backbone Internet)
- gov Organisasi pemerintah non militer
- mil Organisasi pemerintah militer
- num No telpon
- arpa Reverse DNS
- xx dua-huruf untuk kode negara (id:Indonesia, sg:singapura, au:australia, dll)
Top-level domains dapat berisi second-level domains dan hosts.

3. Second-Level Domains
Second-level domains dapat berisi host dan domain lain, yang disebut dengan subdomain. Untuk contoh:
Domain smk-daruttaqwa, smk-daruttaqwa.com terdapat komputer (host) seperti gallery.smk-daruttaqwa.com dan subdomain psb.smk-daruttaqwa.com Subdomain psb.smk-daruttaqwa.com juga terdapat komputer (host) seperti search.psb.smk-daruttaqwa.com.

4. Host Names
Domain name yang digunakan dengan host name akan menciptakan fully qualified domain name (FQDN) untuk setiap komputer. Sebagai contoh, jika terdapat ns1.smk-daruttaqwa.com, dimana ns1 adalah host name dan smk-daruttaqwa.com adalah domain name.

6. Bagaimana DNS itu bekerja?
Fungsi dari DNS adalah menerjemahkan nama komputer ke IP address (memetakan). Client DNS disebut dengan resolvers dan DNS server disebut dengan name servers. Resolvers atau client mengirimkan permintaan ke name server berupa queries. Name server akan memproses dengan cara mencek ke local database DNS, menghubungi name server lainnya atau akan mengirimkan message failure jika ternyata permintaan dari client tidak ditemukan.

Proses tersebut disebut dengan Forward Lookup Query, yaitu permintaan dari client dengan cara memetakan nama komputer (host) ke IP address.

7. Langkah Instal DNS BIND9 Di Linux Server

Asumsi server :
Nama Host : tkj.net
IP Host : 192.168.254.254

1. Install bind9 dengan perintah :
$ sudo aptitude install bind9
2. edit file named.conf
$ sudo nano /etc/bind/named.conf
3. Menambahkan Zone
zone "tkj.net" IN {
type master;
file "/etc/bind/tkj.net.db";
allow-update { none; };
};

zone "0.0.10.in-addr.arpa" IN {
type master;
file "/etc/bind/tkj.net-ptr.db";
allow-update { none; };
};

4. Membuat file tkj.net.db dan tkj.net-ptr.db
- Membuat file tkj.net.db
$ sudo nano /etc/bind/tkj.net.db
- Isikan dengan :
$TTL 604800
@ IN SOA tkj.net. admin.tkj.net. (
1 ; Serial
604800 ; Refresh
86400 ; Retry
2419200 ; Expire
604800 ) ; Negative Cache TTL
;
@ IN NS ns.tkj.net.
@ IN A 192.168.254.254
localhost IN A 127.0.0.1
www IN A 192.168.254.254
ns IN A 192.168.254.254

- Membuat file tkj.net-ptr.db
$sudo nano /etc/bind/tkj.net-ptr.db
- Isi file :
$TTL 604800
@ IN SOA tkj.net. root.tkj.net. (
1 ; Serial
604800 ; Refresh
86400 ; Retry
2419200 ; Expire
604800 ) ; Negative Cache TTL
;
IN NS ns.tkj.net
2 IN PTR tkj.net.

5. Edit file /etc/hosts :
$ sudo nano /etc/hosts
-Lalu edit isinya sesuai dengan parameter server anda :
127.0.0.1 localhost
192.168.254.254 tkj.net server
6. Edit file resolv.conf :
$ sudo nano /etc/resolv.conf

7. Edit isi dengan parameter :
domain tkj.net
search tkj.net
nameserver 192.168.254.254

8. Edit file named.conf.options :
options {
directory "/var/cache/bind";
forwarders {
203.130.196.155;  IP DNS Server ISP
};
auth-nxdomain yes;
listen-on-v6 { any; };
};

9. Restart bind9 :
$ sudo /etc/init.d/bind9 restart
10. Tes konfigurasi dengan menggunakan perintah nslookup, host maupun dig :
- Nslookup
$nslookup www.tkj.net
- dig
$dig www.tkj.net
- host
$host www.tkj.net

Active Directory (4)

By: IeLha pHieetHa FazInIerEnD

Sebuah kata yang begitu populer semenjak diperkenalkannya Microsoft Windows 2000. Banyak orang yang bingung dengan active directory(AD) ini, bahkan termasuk beberapa orang yang cukup mahir di Windows NT 4.0 Apa itu Active Directory(AD)? Active Directory merupakan sebuah directory service yang menyimpan berbagai informasi seperti resource dalam network sehingga bisa diakses oleh aplikasi dan user. Bingung? Sama! Saya saja bingung...Bagi orang awam, Active Directory biasa diartikan sebagai sebuah file dengan database terpusat. Anda jangan bingung dengan kata “Active Directory “, karena disini bukan sebuah directory yang active karena disini tidak ada yang aktif seperti yang anda bayangkan. Untuk lebih jelasnya lakukan beberapa langkah dibawah ini.

1. Instalasi Active Directory
1.1 Klik tombol Start/Run
1.2 Ketikkan dcpromo kemudian klik OK

Gambar 4.2.1Ketikkan dcpromo

1.3 Maka akan tampil menu Welcome to the Active Directory Installasition Wizard yang akan menuntun anda dalam melakukan proses instalasi AD(Active Directory). (Gambar 4.3.2)

Gambar 4.3.2 Kotak Dialog Installasi Active Directory

1.4 Kemudian klik Next untuk melanjutkan...

1.5 Selanjutnya anda akan dihadapkan dengan 2 macam pilihan, Pilih opsi yang pertama. Artinya anda berniat untuk membuat Domain baru dan opsi yang kedua artinya anda sudah memiliki sebuah Domain. (gambar 4.5.4) Klik Next...

Gambar 4.5.4 Pilihan dalam Instalasi sebuah Domain

1.6 Pada opsi selanjutnya, anda akan dihadapkan dengan 3 buah (Lihat gambar 4.6.5):

Domain in a new forest
Pilihan untuk membuat domain baru dalam sebuah forest baru dan komputer yang bersangkutan akan menjadi root domain atau installasi sebuah jaringan yang benar-benar baru.

Child domain in an exiting domain tree
Memungkinkan anda membuat sub domain dari sebuah domain yang telah ada. Sebagai contoh, anda telah mempunyai domain dengan nama ilkom.ac.id, kemudian anda bisa membuat lagi subdomain gubrak.ilkom.ac.id melalui pilihan kedua ini. Dengan catatan anda harus mempunyai domain yang terbentuk dari pilihan pertama.

Domain tree in an exiting forest
Memungkin anda membuat sebuah tree baru sehingga terbentuk suatu forest. Artinya jika anda sebelumnya sudah memiliki domain ilkom.ac.id, maka kali ini anda bisa membuat sebuah tree baru dengan nama tanabe.com

1.7 Selanjutnya Windows 2003 akan mengecek konfigurasi DNS Server. Jika anda telah menginstal DNS server terlebih dahulu, maka anda tidak akan ditanya lagi untuk menginstal server DNS ini. Pada dialog ini, pilih opsi No, just install and configure DNS on this computer. Artinya anda hanya menginstal dan mengkonfigurasi DNS pada komputer ini saja. (Lihat gambar 4.7.6 dibawah ini)...

1.8 Masukkan nama domain yang ingin anda buat dalam jaringan. Misalnya, jasakom.sto, ibis.com, dsb. Dalam buku ini, saya menggunakan domain dengan nama ilkom .ac.id. Jika anda tidak terkait langsung dengan internet, anda dapat menggunakan domain apa saja seperti menggunakan .sto. (Lihat Gambar 4.8.7)

Gambar 4.8.7Pemberian nama DNS yang baru untuk sebuah Domain

1.9 Setelah pengecekan keberadaan server DNS, instalasi active directory akan meminta anda memasukkan nama domain berdasarkan aturan NetBIOS yang tidak mengenal karaketer titik(.) dan hanya terbatas pada 15 karakter. (Lihat gambar 4.9.8)
Penggunaan nama NetBIOS ini sebenarnya sudah tidak diperlukan seandainya komputer anda telah menggunakan Windows 2000, 2003 dan windows XP. karena penggunaan NetBIOS ini sebenarnya untuk kompatibilitas dengan sistem operasi lama seperti 95, 98, NT dan kawan-kawan yang tidak mengenal Active Directory

Gambar 4.9.8Pemberian nama Domain NetBIOS

1.10 Setelah anda mengklik tombol next, selanjutnya anda akan ditanya tentang lokasi database untuk active directory dan file Log Active Directory yang secara default diletakkan pada direktori C:\Windows\NTDS. (Gambar 4.10.9)

Gambar 4.10.10 Pengalokasian Database

1.11 Permission compatible with pre-Windows 2000 server operating system adalah Server compatible pada windows 2000 kebawah Permission compatible only with Windows 2000 or Windows Server 2003 OS. Server hanya compatible pada Windows 2000 dan Windows Server 2003. (Lihat Gambar 4.11.11).
1.12 Anda akan diminta untuk memasukkan password, Password disini berbeda dengan password saat kita mengintal Windows Server 2003 karena ini merupakan password Active Directory bukan password untuk log on. (Lihat gambar 4.12.12)

1.13 Maka akan tampil daftar dari input sewaktu kita menginstal tadi, jika telah disetujui klik saja Next.(Gambar 4.13.13)
1.14 Proses konfigurasi Active Directory sedang berlangsung.(Gambar 4.14.15

1.15 Proses konfigurasi telah selesai, klik Finish untuk mengakhiri

Installasi Microsoft Loopback Adapter(3)

Dalam melakukan instalasi Active Directory(AD) dan instalasi lainnya, maka komputer yang akan kita setting ini haruslah terhubung kesuatu jaringan(Network). Karena tanpa terhubung kesuatu jaringan, maka instalasi AD tidak dapat berjalan. Begitupun untuk beberapa settingan lainnya. Jadi bagaimana kalau komputer yang akan kita instal tadi sifatnya Stand Alone(berdiri sendiri)?Untuk itulah Microsoft menciptakan Microsoft Loopback Adapter. Apa yang dimaksud dengan Microsoft Loopback Adapter? Microsoft Loopback Adapter merupakan fasilitas yang disediakan Microsoft agar komputer yang akan kita set tadi seolah-olah terhubung ke suatu jaringan. Padahal komputer kita sifatnya Stand Alone atau kalau saya lebih suka menyebutnya jaringan yang di-virtual. Saya tidak akan berpanjang lebar lagi, ikutilah langkah-langkah dibawah ini.

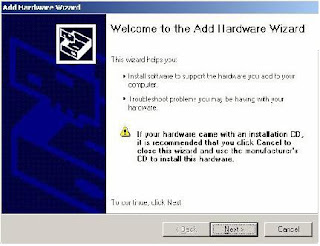

1. Klik Start/Control Panel/Add Hardware. Maka akan tampil dialog Wizard yang akan menuntun anda dalam melakukan instalasi ini. (Lihat gambar 3.1.1) kemudian klik Next...

Gambar 3.1.1. Dialog Add Hardware
2. Setelah diklik next, maka komputer akan melakukan pencarian terhadap perangkat baru yang terkoneksi kekomputer anda. Lihat gambar (3.2.2).

Gambar 3.2.2. Searching for New Hardware
3. Selanjutanya akan tampil pilihan instalasi, cari kategori Add a New hardware device kemudian klik Next... (gambar 3.3.4)

Gambar 3.2.3. Pillih Yes, I have ready connected the hardware

Gambar 3.3.4. Dialog Add Hardware

Gambar 3.3.5. Pilih instalasi secara manual(Advanced)

4. Pilih Network adapter (Gambar 3.4.6), kemudian klik Next...

Gambar 3.4.6. Dialog kategori Hardware

5. Selanjutnya Pilih Microsoft Loopback Adapter (Lihat gambar 3.5.7). Next...

Gambar 3.5.7. Pilihan isntalasi Network Adapter

6. Persiapan instalasi Microsoft Loopback Adapter. Klik Next lagi...

Gambar 3.6.8. Pilihan installasi Network Adapter

Gambar 3.6.9. Dialog yang menyatakan bahwa installasi telah selesai

7. Jika Network Adapter yang sebenarnya dalam keadaan enable, ubah menjadi disable. Dengan tujuan agar jaringan virtual yang baru kita instal tadi tidak bentrok dengan jaringan sebenarnya.
8. Setelah semuanya selesai, restart komputer.

INSTALASI ACTIVE DIRECTORY WINDOWS 2003 SERVER TANPA CD MASTER (2)

Dalam melakukan Instalasi Active Directory dan Instalasi setting-setting lainnya, Windows server 2003 selalu meminta Source dari CD Master Windows Server 2003.Tentu akan terasa sulit jika setiap kali kita menginstal/mengeset settingan baru pada setiap komputer, komputer selalu meminta file yang ada di CD master Windows Server 2003 tadi. Untuk memudahkan dalam proses pengerjaan ini, Copy kanlah Folder i386 yang ada di CD master Windows Server 2003 kedalam Hardisk. Sehingga nantinya apabila komputer meminta source dari CD master Windows Server 2003, anda tinggal mengarahkan(Browse) source tadi ke directory tempat anda menyimpan Master i386 tadi. Mudah bukan?

TENTANG WINDOWS 2003 SERVER (1)

1. Microsoft Windows Server System
Jika dilihat dari awal, microsoft memang jagonya dalam hal gonta-ganti nama yang diberikan pada produknya ini. Semenjak pemberian nama pada windows 95 yang menggunkan nama tahun sebagai nama produk, microsoft mempertahankan konsep penamaan ini pada produk berikutnya seperti Windows 98, Windows 2000 dan sekarang Windows 2003. Tapi tahukah anda bahwa sebenarnya microsoft telah mengganti nama untuk produk windows 2003 ini sebanyak 5 kali? Pertama nama produk pengganti windows 2000 ini adalah “Whisler” kemudian diganti menjadi “Windows 2002 server”, diganti lagi menjadi “Windows .NET Server” kemudian “.NET Server 2003” dan terakhir menjadi “Windows Server 2003”.

2. Instalasi
Instalasi memang tampaknya sangat mudah termasuk di lingkungan Windows Server 2003, tapi tanpa adanya kemampuan untuk mengerti apa yang menjadi pilihan dan hanya mengklik tombol next akan menimbulkan masalah pada pengaturan lebih lanjut. Masalah yang kita sadari mungkin sudah terlambat. Maka saya sangat menyarankan anda agar berhati-hati dalam melakukan beberapa opsi pada saat anda melakukan proses installasi.

3. Versi Windows 2003
Windows Server 2003 dikeluarkan dalam berbagai versi, tetapi semuanya merupakan versi untuk server. Adapun versi-versi yang dikeluarkan oleh microsoft untuk server terbaru mereka ini adalah sebagai berikut:

Windows 2003 Standar Edition
Windows 2003 Enterprise Edition
Windows 2003 Data Center Edition
Windows 2003 Web Edition
Windows 2003 Small Business Server Edition

Pembagian diatas merupakan pembagian produk secara umum, dalam arti jika mencari variannya maka terdapat lebih dari 5, seperti Enterprise versi 64-bit dan Data Center versi 64-bit.

4. Perbedaan Antar Produk Windows 2003 Windows 2003 Standar Edition:
Digunakan untuk perusahaan kecil dan menengah dengan kebutuhan standard.

Windows 2003 Enterprise Edition:
Merupakan produk yang lebih superior dibandingkan dengan edisi Standard dengan dukungan 8 Processor serta mendukung memory sampai 32GB dan 64GB pada versi 64 bit serta mendukung processor Itanium.

Windows 2003 Data Center Edition:
Merupakan produk yang tidak dijual langsung kepada customer. Jenis sistem operasi ini dijual microsoft kepada pembuat komputer server seperti HP, DELL, ACER dan lain-lain untuk dijual lagi kepada konsumen secara paket(hardware dan software). Jenis ini mendukung sampai 64 processor dengan 512GB RAM pada produk 64-bit.

Windows 2003 Web Edition:
Merupakan jawaban microsoft atas kebutuhan server yang hanya digunkan sebagai web server dengan batasan maksimum dua processor dan 2GB RAM. Tentu saja dengan keterbatasan ini, harga jenis produk ini juga lebih murah. Selain itu produk ini tidak bisa digunakan sebagai Domain Controller(DC). Mengenai Domain Controller akan kita bahas pada bab berikutnya.

Windows 2003 Small Business Server:
Merupakan paket produk microsoft yang all in one yang sering digunakan oleh perusahaan kecil. Microsoft menyatukan berbagai produk didalamnya dan menjadikannya sebagai satu paket dengan harga yang dianggap cukup terjangkau untuk perusahaan kecil. Produk yang disatukan itu diantaranya Windows Server Standard Edition, Microsoft Exchange 2003, Sharepoint Service dan Microsoft Shared Fax Services

5. HCL (Hardware Compatibility List)
HCL berisi informasi setiap hardware yang compatible dengan sistem operasi yang digunakan dan memang sudah seharusnya anda mengecek terlebih dahulu spesifikasi hardware yang anda miliki agar instalasi windows server 2003 anda terbebas dari masalah. Hardware yang tidak ada didalam HCL sangat mungkin membuat anda tidak akan bisa melakukan instalasi windows server 2003 sampai hardware tersebut dicabut atau diganti. Artinya tidak semua hardware didukung oleh sistem operasi microsoft ini. Dalam bahasan ini, saya hanya menampilkan HCL untuk sistem operasi windows server 2003 versi Enterprise Edition, daftarnya adalah sebagai berikut:

Minimum Pentium II 133Mhz atau lebih tinggi
Hardisk minimum 2GB dengan 1GB free space
Memory(RAM) minimum 128MB
CD-ROM 12x
Display VGA atau resolusi yang lebih tinggi

6. File Sistem
Pada windows server 2003, file sistem yang disarankan adalah NTFS. Jenis file sistem ini lebih cepat, aman dan mendukung ukuran hardisk yang lebih besar dibandingkan dengan FAT atau FAT32. Jika pada windows 95 anda bisa melakukan boot dari disket kemudian mengakses drive C:\ secara langsung, maka hal yang sama tidak dapat anda lakukan pada file sistem NTFS. Tetapi pada kenyataannya, walaupun tidak disuport oleh microsoft, beberapa orang membuat program dengan kemampuan boot dari disket dan membaca file NTFS. Misalnya program NTFS2DOS NTFS yang digunakan pada windows 2003 adalah NTFS yang lebih baru dibandingkan dengan NT dan 2000 versi 3.1 ini telah mendukung kuota, enkripsi file dan lain sebagainya. Jadi sekali lagi pilihlah file sistem NTFS ketika ditanyakan pada saat instalasi windows 2003 anda. Satu hal lagi, NTFS adalah satu-satunya file sistem yang harus digunakan pada saat anda menginstal Active Directory karena file sistem FAT tidak didukung. Inilah yang membuat orang banyak heran, mengapa masih diberikan pilihan FAT padahal NTFS merupakan pilihan kita satu-satunya. Betul?

7. Windows 2003 mendukung Plug and Play
Lho, bukannya plug and play sudah lama sekali semenjak windows 95? Memang benar, tetapi jika anda sadari bahwa produk yang mendukung plug and play meskipun sudah lama tersedia dimulai sejak windows 95, tapi bukan untuk produk server seperti NT 4.0. Kemampuan plug and play-nya dulu sempat membuat iri para pemakai produk server lainnya. Pada awalnya plug and play tersedia dimulai dari Windows Server 2000 dan sekarang dilanjutkan pada produk penerusnya Windows Server 2003 PnP Plug and Play adalah integrasi secara hardware(BIOS serta hardware pendukung) dan software dimana untuk setiap alat yang terpasang seperti ethernet card haruslah juga mendukung plug and play. Pada saat suatu alat plug and play dipasang, otomatis BIOS akan memberikan interrupt padanya jika diperlukan sehingga anda tidak perlu lagi mengatur-ngatur jumper terlebih dahulu.
Pada awal kemunculannya ditahun 1995, plug and play sangat banyak menimbilkan masalah sehingga sering dipelesetkan orang menjadi Plug and Play atau tancapkan dan ber-do’a-lah semoga tidak terjadi apa-apa.
